LiteFlow 规则编辑器操作手册
本文档旨在帮助您快速上手 LiteFlow 规则编辑器。本工具提供了可视化的界面，让您可以像搭积木一样配置复杂的业务规则，而无需编写代码。
1. 界面概览
EL规则编辑器的界面概览：编辑器提供了两种视角的编辑模式，您可以根据喜好随时切换，数据是完全同步的。

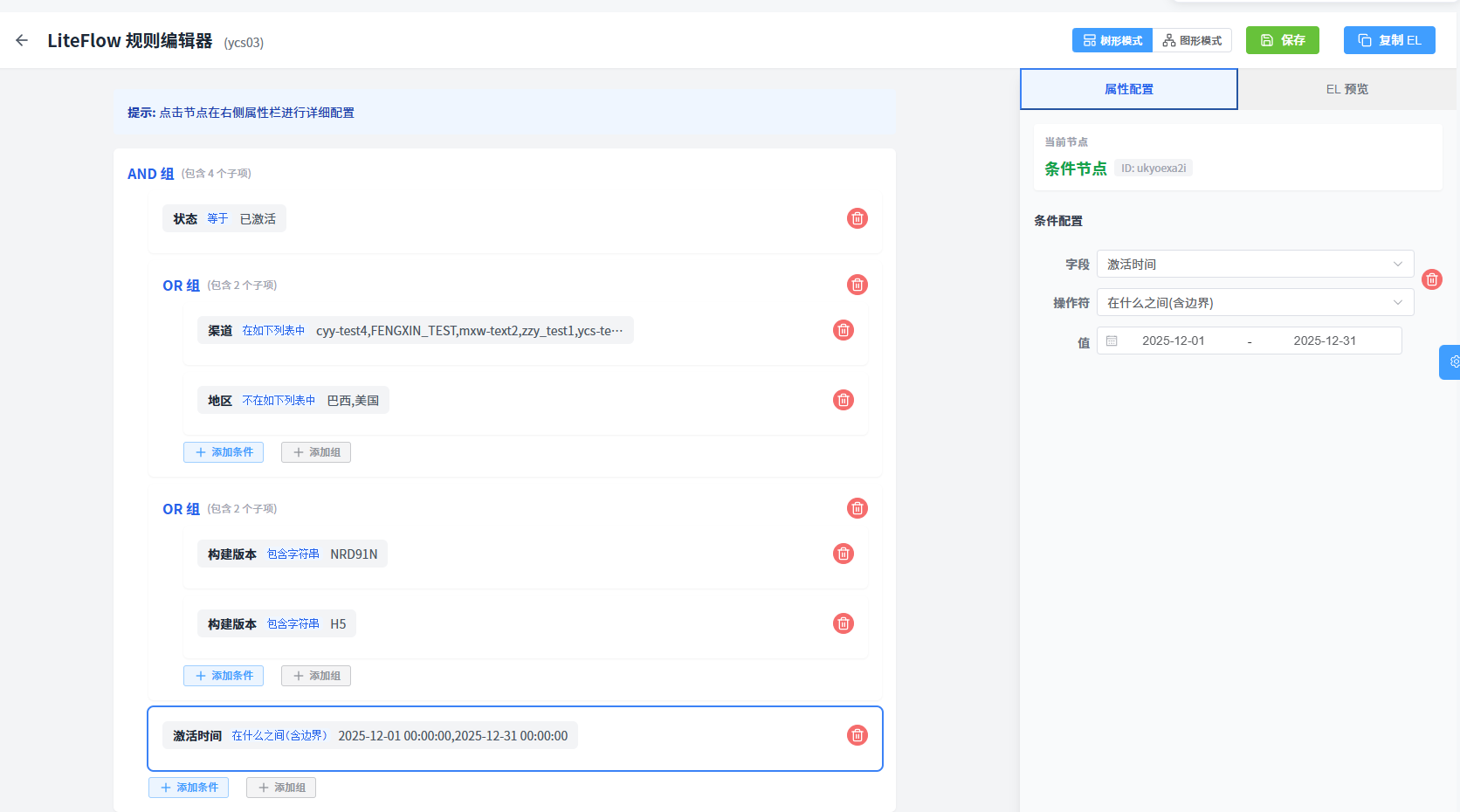

1.1 树形模式（默认）
EL规则编辑器的树形模式，适合习惯查看层级结构的用户。左侧以文件夹目录的形式展示规则结构，清晰地展现了条件之间的包含关系。

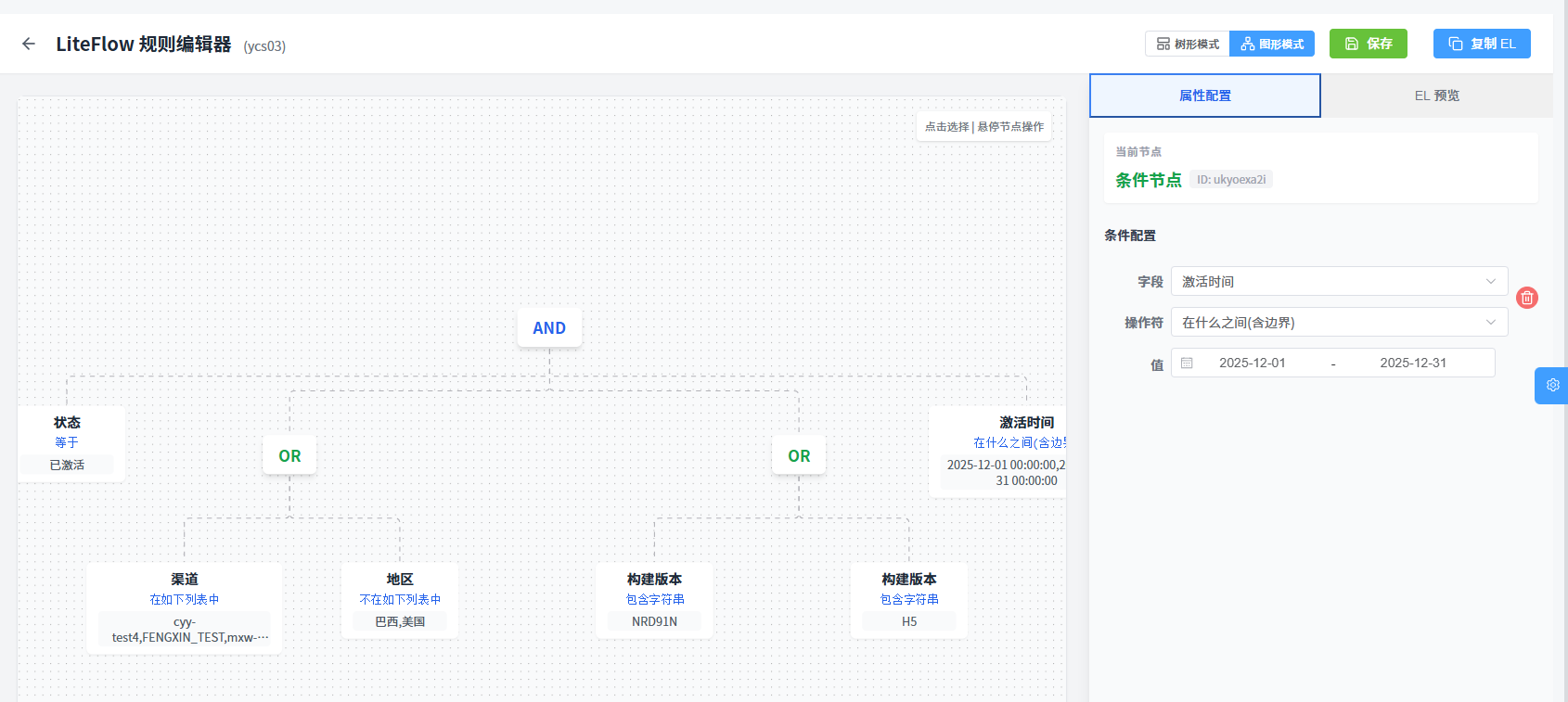

1.2 图形模式
EL规则编辑器的图形模式，适合习惯查看流程图的用户。以节点和连线的形式展示规则，逻辑流向一目了然。
小提示：在图形模式下，将鼠标悬停在节点上，会出现快捷操作菜单（添加、包裹、删除）。
2. 核心概念说明
EL规则编辑器的核心概念：在开始配置前，我们需要理解两个基础概念。别担心，这很简单！
2.1 条件 (Condition)
EL规则中的条件概念，这是规则的最小单元，就是一个具体的判断。
- 例如：“渠道 是 App Store”、“注册时间 早于 2024-01-01”。
2.2 逻辑组 (Group)
EL规则中的逻辑组概念，当我们需要组合多个条件时，就需要用到逻辑组。它就像一个容器，决定了里面的条件是如何生效的。主要有两种类型：
-
全满足（AND 组）：
- 含义：组内的所有条件必须同时成立，规则才算通过。
- 生活中的例子：密码登录。账号必须正确 且(AND) 密码必须正确，才能登录。
-
任一满足（OR 组）：
- 含义：组内的条件只要有一个成立，规则就算通过。
- 生活中的例子：进站检票。刷身份证 或(OR) 刷二维码 或(OR) 刷公交卡，任意一种方式都可以进站。
您可以在属性配置中轻松切换这两种逻辑：
2.3 综合示例（从业务到 EL 表达式）
例如，下面这条业务需求：
“渠道名称包含 2024，且 (SDK 版本以 rk 开头，或者激活时间在 2026-01-01 00:00:00 到 2026-01-30 00:00:00 之间)”。
在 EL 规则编辑器中完成配置后，会生成如下 EL 表达式：
IF(
AND(
OR(
startsWithCmp.tag("build").data("rk"),
betweenLInclCmp.tag("activationTime").data("2026-01-01 00:00:00,2026-01-30 00:00:00")
),
containsCmp.tag("channelName").data("2024")
),
deviceTrueCmp,
deviceFalseCmp
);
3. 操作类型与字段说明
EL规则编辑器的操作类型与字段：为了让您配置的规则更加精准，我们提供了丰富的操作类型和字段选项。
3.1 常见操作类型说明
EL规则编辑器的常见操作类型：系统提供了多种判断逻辑（操作符），它们决定了“字段”和“值”是如何进行比对的。
3.1.1 基础比较
适用于数字、时间等可比较大小的字段。
- 等于 / 不等于：精确匹配。例如：
状态 等于 已激活。 - 大于 / 大于等于：例如：
内存 大于 4GB。 - 小于 / 小于等于：例如：
创建时间 早于 2023-01-01。
3.1.2 范围比较
适用于判断数值或时间是否在某个区间内。
- 在什么之间(含边界)：包含起始值和结束值。例如：
[1, 10]包含 1 和 10。 - 在什么之间(不含边界)：不包含起始值和结束值。例如：
(1, 10)不包含 1 和 10。 - 在什么之间(只含左/右边界)：半开半闭区间。
3.1.3 列表匹配
适用于检查一个值是否属于某个集合。
- 在如下列表中：相当于“是其中之一”。例如：
地区 在 [中国, 巴西, 美国] 列表中。 - 不在如下列表中：相当于“排除这些值”。
3.1.4 字符串模糊匹配
适用于文本内容的灵活搜索，类似于搜索引擎的关键词匹配。
- 包含字符串 / 不包含字符串：只要文本中出现了指定字符就算匹配。例如：
设备型号 包含 "Pro"。 - 左模糊匹配 (以...开头)：例如：
订单号 以 "ORD" 开头。 - 右模糊匹配 (以...结尾)：例如：
邮箱 以 "@gmail.com" 结尾。
3.1.5 空值判断
适用于所有字段，用于判断字段是否为空，字符串长度为0或者只有空格也算为空。
3.2 字段功能详解
EL规则编辑器的字段功能详解：系统中的每个字段都有其特定的用途和支持的操作类型。
3.2.1 设备基础信息
这些字段描述了设备的硬件和系统属性。
- MAC地址：设备的物理地址，支持精确匹配和模糊搜索。
- 设备型号 / 型号ID：支持精确查找特定型 号，或模糊搜索系列型号。
- 品牌 / 主控型号 / PCB主板型号：用于筛选特定厂商或硬件方案的设备。
- 系统版本 / SDK版本 / 构建版本：支持版本号的比较和筛选。
- CPU型号 / 内存 (DDR) / 真实DDR / 真实Flash：用于筛选特定性能配置的设备。
- 设备名称 / 备注：支持灵活的文本搜索。
3.2.2 业务相关信息
这些字段与具体的业务流程和归属相关。
- 状态 (status)：
- 这是一个特殊的枚举字段。
- 您只能选择 已激活 或 未激活，不能随意输入其他文本。
- 渠道 (channelId) / 渠道名称：
channelId是选择型字段，您需要从下拉列表中选择具体的渠道（如 "AppStore", "GooglePlay"），系统会自动关联对应的ID。channelName支持对渠道名的文本搜索。
- 地区 (regionId)：
- 选择型字段，请从下拉列表中选择具体的国家或省份（如 "China", "USA"）。
- 所属用户 / 所属公司：用于划分设备归属权，支持列表筛选（例如：属于公司A或公司B的设备）。
- 订单号 / 编号 / 生产订单：用于追踪具体的生产或销售批次。
- 入网认证码：设备的入网凭证，支持精确或模糊匹配。
3.2.3 网络与标识
- 设备IP / IP地址：支持网段匹配（通过左模糊匹配实现，如 "192.168."）或精确IP查找。
- Launcher包名：用于识别设备当前运行的主界面应用。
3.2.4 时间相关
所有时间字段均支持时间段筛选（在...之间）和时间点比较（早于/晚于）。
- 激活时间：设备首次激活的时间。
- 创建时间：设备信息录入系统的时间。
- 更新时间：设备信息最后一次变更的时间。
- 最近一次心跳时间：设备最后一次在线的时间。
4. 详细操作指南
EL规则编辑器的详细操作指南：
4.1 选中与编辑
EL规则编辑器的选中与编辑操作：点击左侧（树形或图形）中的任意节点，右侧面板会自动切换到属性配置页。
4.2 配置不同类型的条件
EL规则编辑器中配置不同类型条件的方法：编辑器会根据您选择的字段，自动提供最合适的输入方式：
-

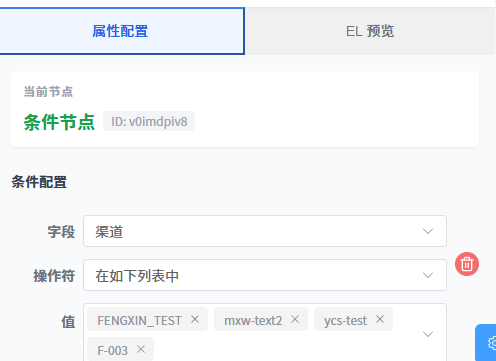

选择类（如渠道、地区）： 直接在下拉框中选择，支持搜索。
-

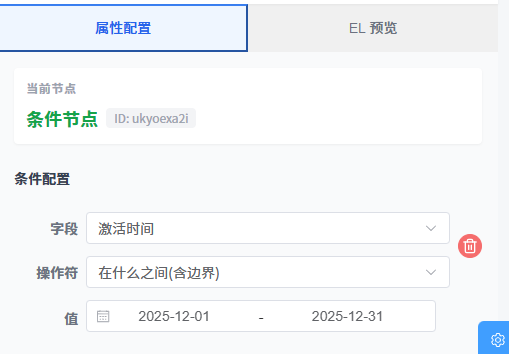

时间类： 提供日历控件，支持选择单个时间点或时间范围。
-
多值列表（在...之中 / 包含）： 当判断条件涉及多个值时（例如：用户等级 在 [金牌, 银牌, 钻石] 之中），界面会提供标签式的输入框。
- 输入方式：输入内容后按回车键，或点击添加按钮。
- 删除方式：点击标签上的
x号即可移除。

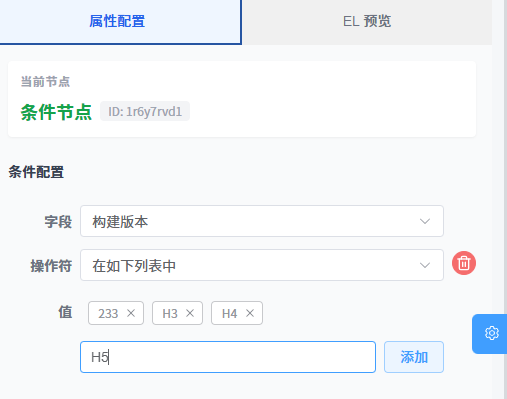

文本列表示例：

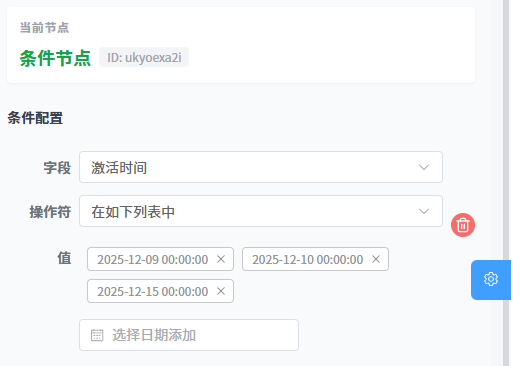

时间列表示例：
包含关系示例：

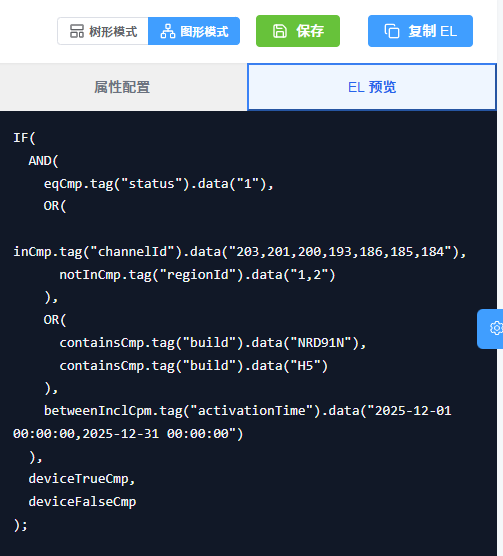

4.3 预览规则代码 (EL)
EL规则编辑器的代码预览功能：配置完成后，如果您需要查看生成的机器代码（EL表达式），或者需要将其复制给开发人员，可以查看右侧的 EL 预览 标签页。 点击顶部的 复制 EL 按钮可一键复制。
5. 常见问题
EL规则编辑器的常见问题：
Q: 图形模式下的节点太小看不清怎么办？ A: 图形画布支持缩放和拖拽。您可以滚动鼠标滚轮放大/缩小，按住鼠标左键拖动画布。
Q: 如何删除一个节点？ A:
- 树形模式：点击节点右侧的红色垃圾桶图标。
- 图形模式：鼠标悬停在节点上，点击出现的红色垃圾桶图标。
Q: 如果我想表达“(A 且 B) 或 C”这样的复杂逻辑怎么办？ A: 这正是“逻辑组”的用武之地！
- 首先建立一个 OR (或) 组作为最外层。
- 在这个 OR 组里，添加一个 AND (且) 组，放入条件 A 和 B。
- 同样在 OR 组里，直接添加条件 C。 这样就构成了：满足 (A且B) 或者 满足 (C) 均可。
