APP安装列表

核心概念：数据分析 | APP安装列表 | 概览

APP安装列表用于查询和统计设备上已安装的应用信息。该模块分为包名统计和设备统计两个维度。

其中，按设备统计基于设备端通过事件上报接口 /task/recoedDeviceEvent 上报的 APP_INSTALL 事件（事件码=5），数据按配置间隔定时入库；包名统计则是通过定时离线任务，对设备上报的原始数据进行维度转换和聚合统计后生成。每月上报的数据单独存储，支持跨月对比。

---

核心概念：数据分析 | APP安装列表 | 1. 包名统计

1. 包名统计

APP安装列表的包名统计：在APP安装列表模块的包名统计功能中，从应用包名的角度出发，统计各APP在设备上的安装情况。数据来源为离线聚合表 app_install_count_package，由 XXL-JOB 定时任务从设备上报的原始数据中提取并统计生成。

• 直接访问：点击跳转到包名统计

---

核心概念：数据分析 | APP安装列表 | 1.1 包名统计概览（一级页面）

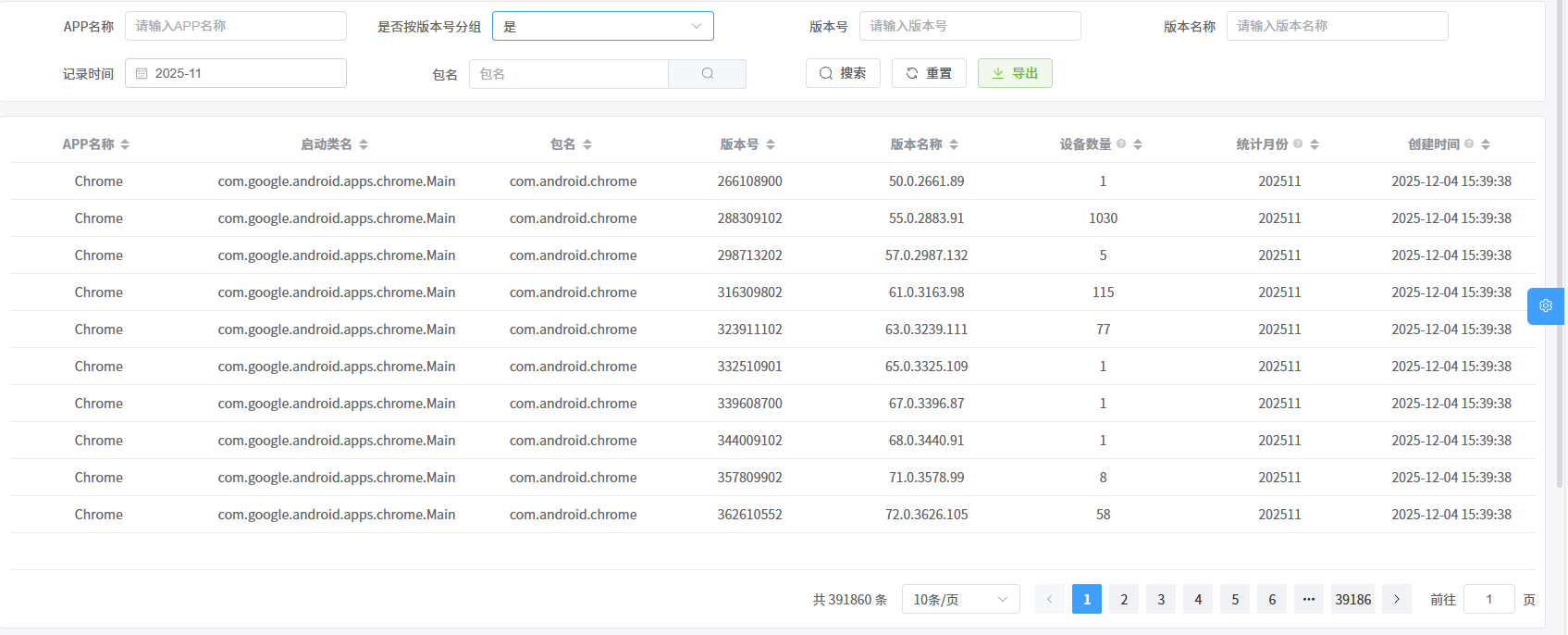

1.1 包名统计概览（一级页面）

包名统计的一级页面：在APP安装列表的包名统计一级页面中，展示各APP的安装汇总数据。数据源为 app_install_count_package 表，由定时任务 appinstallCountByPackageName 每日/月度汇总生成，非实时数据。

操作说明：

• 支持通过 APP名称、包名、版本号、版本名称 进行搜索。
• 可选择 记录时间(月) 和 是否按版本号分组 来筛选数据。

字段说明：

• 包名：APP的包名。
• 版本号：APP的版本号（仅当查询条件中“是否按版本号分组”选择“是”时显示）。
• APP名称：APP名称。
• 版本名称：APP版本名称。
• 启动类名：APP的启动类名。
• 设备数量：截止统计任务执行时，对应月份下的安装设备总数（非实时数据）。
• 统计月份：当前统计数据的月份。
• 创建时间：统计任务执行的时间（服务器时间）。

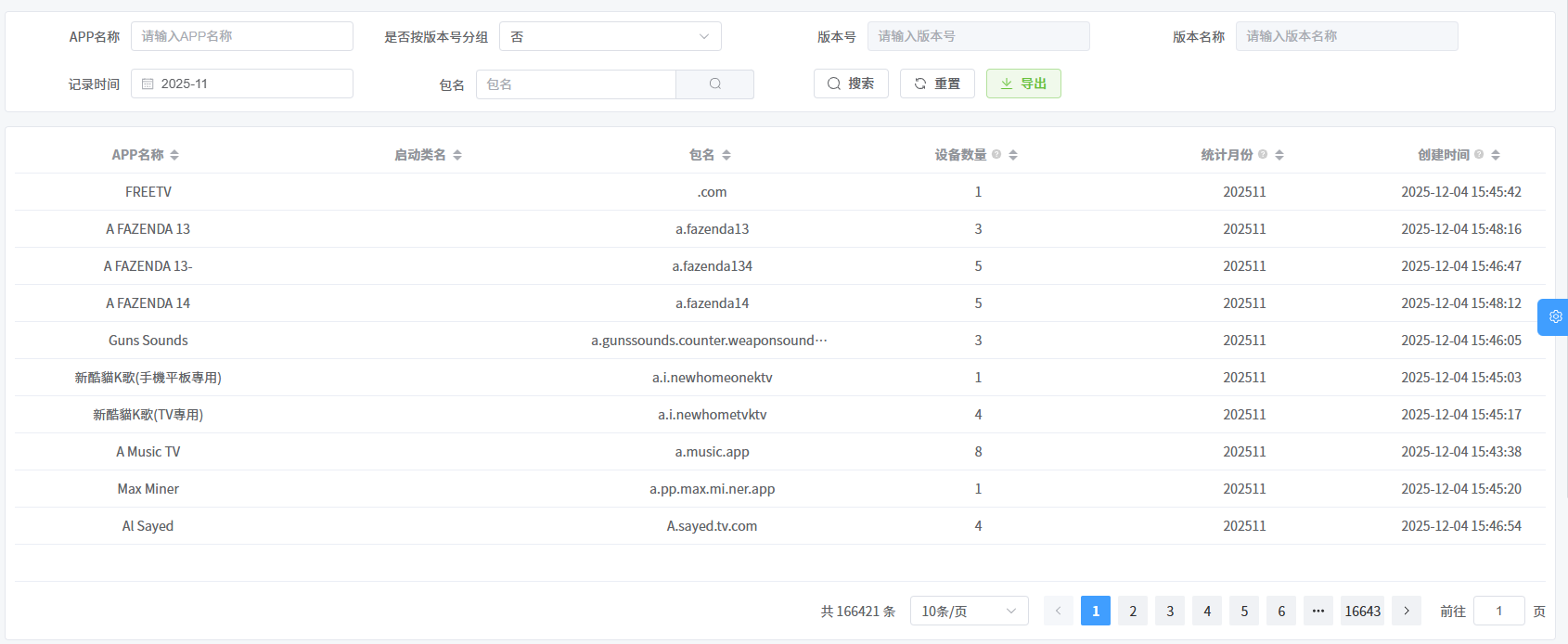

特色查询功能：

• 按包名汇总：不按版本号分组，只按包名统计。

数据导出：

• 同步导出：点击导出后，系统立即处理并返回导出结果。

---

核心概念：数据分析 | APP安装列表 | 1.2 包名详情（二级页面）

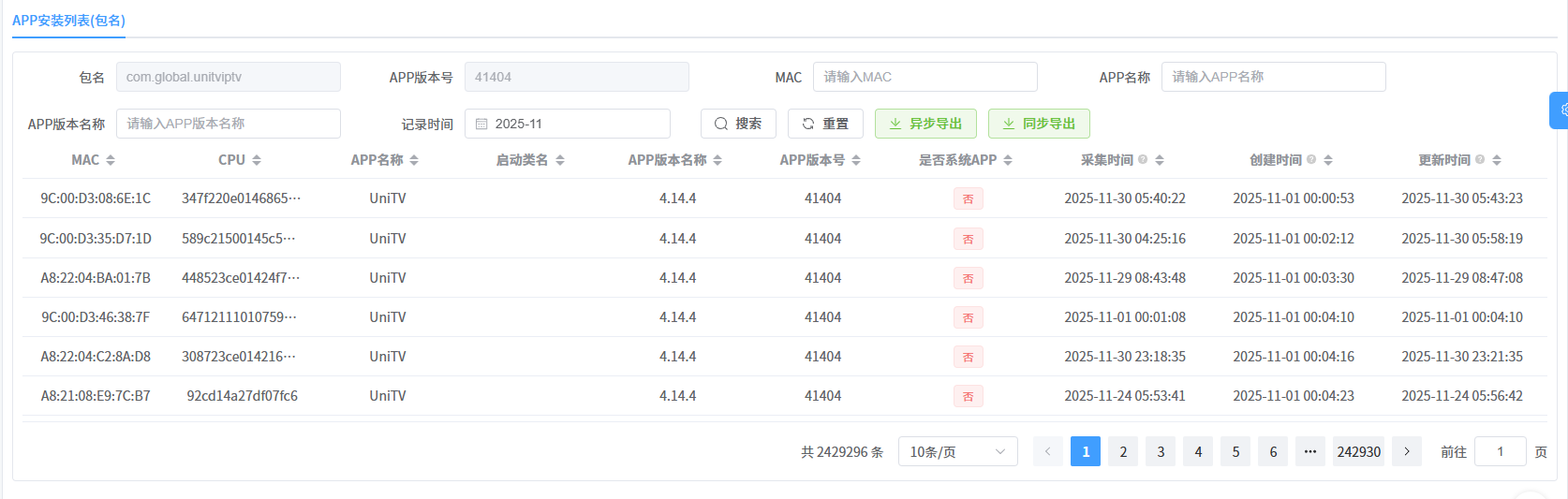

1.2 包名详情（二级页面）

包名统计的二级页面：在APP安装列表的包名统计二级页面中，点击某一包名，可查看安装了该APP的具体设备列表。数据源为 app_install_package 表，由定时任务 appInstallDeviceToPackage 将设备维度数据拆解转换而来。

操作说明：

• 支持通过 MAC、CPU、APP名称、APP版本名称 进行搜索。
• 可选择 记录时间(月)（默认由一级页面带入，可修改）来筛选数据。

列表字段说明：

• MAC：设备MAC。
• CPU：设备CPU。
• 包名：APP的包名（一级页面选中带入）。
• 版本号：APP的版本号。
• 启动类名：APP的启动类名。
• 是否系统APP：是否系统APP。
• 创建时间：本月第一次收到该设备上报的时间（服务器时间）。
• 采集时间：设备本月最近一次上报时间（设备本地时间）。
• 更新时间：设备本月最近一次上报时间（服务器时间）。

数据导出：

• 同步导出：点击导出后，系统立即处理并返回导出结果。
• 异步导出：当数据量较大时，系统采用异步导出方式。您可以在 导出任务管理模块 中查看进度并下载文件。

---

核心概念：数据分析 | APP安装列表 | 2. 设备统计

2. 设备统计

在APP安装列表模块的设备统计功能中，从设备的角度出发，查看每台设备安装了哪些APP。 数据来源于设备端定时上报（通过 Kafka 消费入库），采集和上报间隔由设备心跳配置控制。每台设备每月保留一份最新的全量快照，可用于精准还原特定时间点的设备应用环境。

• 直接访问：点击跳转到设备统计

---

核心概念：数据分析 | APP安装列表 | 2.1 设备统计列表

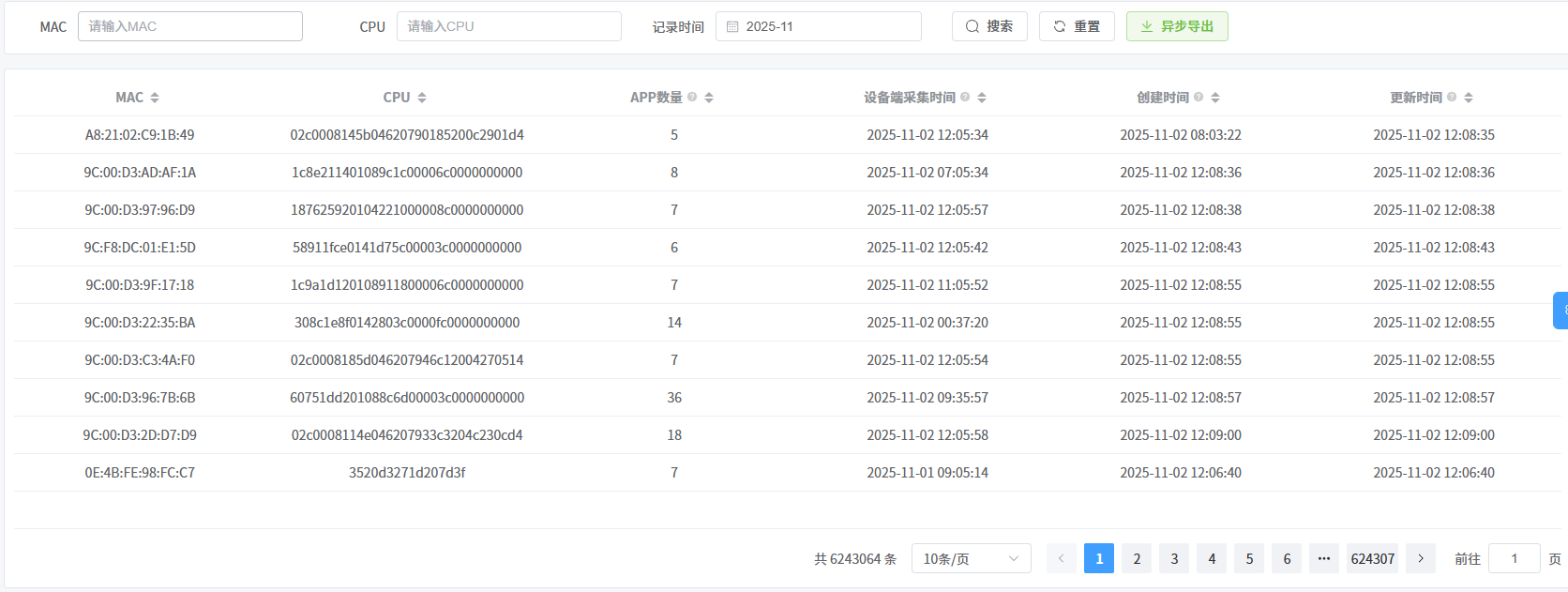

2.1 设备统计列表

设备统计的一级页面：在APP安装列表的设备统计一级页面中，展示每台设备的APP安装数量概况。数据来源于 app_install_device 表，反映了设备最近一次上报时的状态（数据时效性取决于设备采集和上报间隔配置）。

操作说明：

• 支持通过 MAC、CPU 进行搜索。
• 可选择 记录时间(月) 来筛选数据。

列表字段说明：

• MAC：设备MAC。
• CPU：设备CPU。
• APP数量：本月设备最近一次上报（更新时间）时的APP总数。
• 创建时间：本月第一次收到该设备上报的时间（服务器时间）。
• 采集时间：本月设备最近一次上报时间（设备本地时间）。
• 更新时间：本月设备最近一次上报时间（服务器时间）。

数据导出：

• 异步导出：当数据量较大时，系统采用异步导出方式。您可以在 导出任务管理模块 中查看进度并下载文件。

---

核心概念：数据分析 | APP安装列表 | 2.2 设备安装详情（二级页面）

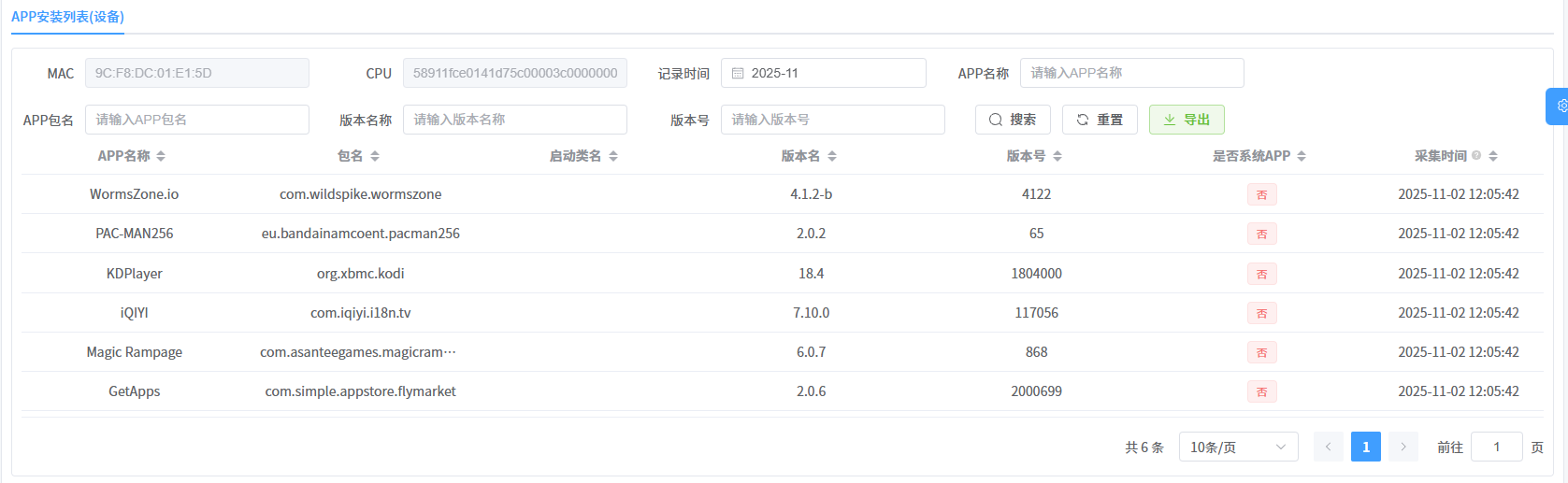

2.2 设备安装详情（二级页面）

设备统计的二级页面：在APP安装列表的设备统计二级页面中，点击某一设备，可查看该设备上安装的所有APP明细。

操作说明：

• 支持通过 APP名称、包名、APP版本名称 进行搜索。
• 可选择 记录时间(月)（默认由一级页面带入，可修改）来筛选数据。

字段说明：

• 包名：APP的包名。
• 版本号：APP的版本号（仅当查询条件中“是否按版本号分组”选择“是”时显示）。
• APP名称：APP名称。
• 版本名称：APP版本名称。
• 启动类名：APP的启动类名。
• 是否系统APP：是否系统APP。
• 采集时间：设备本月最近一次上报时间（设备本地时间）。

数据导出：

• 同步导出：点击导出后，系统立即处理并返回导出结果。

异步导出

当导出数据量较大时，系统会采用异步导出方式。您可以在 导出任务管理 中查看导出进度并下载文件。

关联模块

• 查看设备详情请前往 设备管理
• 查看包名信息请前往 包名信息管理

---

核心概念：数据分析 | APP安装列表 | 3. 数据处理与同步机制

3. 数据处理与同步机制

APP安装列表模块采用 定时入库 + 定时离线分析 的架构，确保海量设备上报数据的高效写入与多维度统计。

3.1 数据上报入口

采集间隔配置 通过在设备心跳配置模块进行配置，之后设备端会按间隔时间采集并写入设备上报事件表，等待事件上报间隔时间到后上报

事件上报流程：

1. 设备端按心跳配置的采集间隔，扫描本机安装的非系统APP列表
2. 将APP列表写入设备上报事件表，等待事件上报间隔时间到后上报
3. 通过调用 /task/recoedDeviceEvent 接口上报，事件码为 5（APP_INSTALL）
4. 后端接收后转发至 Kafka 消息队列，由消费者统一处理入库

3.2 核心数据流向图

下图展示了从设备上报到最终生成统计数据的完整流程：

Mermaid Diagram Code:

flowchart TD
    %% 数据源 - 事件上报
    subgraph DataSource [数据上报入口]
        Device[设备终端] -->|按采集间隔扫描| Collect[采集非系统APP列表]
        Collect -->|写入事件表| EventTable[设备上报事件表]
        EventTable -->|等待上报间隔| EventAPI["/task/recoedDeviceEvent"]
        EventAPI -->|事件码=5 APP_INSTALL| EventService[DeviceEventService]
    end

    EventService -->|转发至 app-install-list Topic| MQ[Kafka 消息队列]

    %% 消息消费层
    subgraph Consumer [消息消费层]
        MQ -->|AppInstallEventDTO| Consumer[AppInstallListConsumer]
        Consumer -->|1. 检查/创建当月表| CheckTable{表是否存在?}
        CheckTable -->|是| SaveDevice[入库: 设备维度表]
        SaveDevice --> DeviceDB[(app_install_device_MM)]
    end

    %% ES同步层
    subgraph ESSync [ES同步层]
        DeviceDB -->|Canal监听变更| Canal[Canal]
        Canal -->|变更消息| EsMQ[Kafka Topic]
        EsMQ -->|消费变更| EsConsumer[AppInstallDeviceMysqlToEsConsumer]
        EsConsumer -->|同步写入| ES[(Elasticsearch)]
    end

    %% 离线计算层
    subgraph OfflineJob [离线计算层 - XXL-JOB]
        %% 任务1: 维度转换
        Job1[任务: appInstallDeviceToPackage] -->|2. 读取-按分区| DeviceDB
        Job1 -->|3. JSON解析 & 维度展开| Job1Process[并行转换处理]
        Job1Process -->|4. 批量写入| PackageDB[(app_install_package_MM)]

        %% 任务2: 统计聚合
        Job2[任务: appinstallCountByPackageName] -->|5. 读取 & 聚合| PackageDB
        Job2 -->|6. 写入统计结果| CountDB[(app_install_count_package_MM)]
    end

    %% 关联说明
    style DataSource fill:#fce4ec,stroke:#880e4f
    style RealTime fill:#e1f5fe,stroke:#01579b
    style ESSync fill:#f3e5f5,stroke:#4a148c
    style OfflineJob fill:#fff3e0,stroke:#e65100
    style DeviceDB fill:#f1f8e9,stroke:#33691e
    style PackageDB fill:#f1f8e9,stroke:#33691e
    style CountDB fill:#f1f8e9,stroke:#33691e
    style ES fill:#e8f5e9,stroke:#1b5e20

3.3 数据模型关系图

各层级数据表之间的逻辑关系如下：

Mermaid Diagram Code:

erDiagram
    %% 设备维度表
    APP_INSTALL_DEVICE {
        string mac "设备MAC"
        string cpu_id "设备CPU"
        json apps "APP列表JSON字符串"
        datetime create_time "上报时间"
        string month "分表月份"
    }

    %% 包名维度表 (中间表)
    APP_INSTALL_PACKAGE {
        string mac "设备MAC"
        string cpu_id "设备CPU"
        string package_name "包名"
        string app_name "应用名称"
        string version_code "版本号"
        datetime create_time "上报时间"
    }

    %% 包名统计表 (结果表)
    APP_INSTALL_COUNT_PACKAGE {
        string package_name "包名"
        string app_name "应用名称"
        int device_count "安装设备数"
        string month "统计月份"
    }

    %% 关系描述
    APP_INSTALL_DEVICE ||--|{ APP_INSTALL_PACKAGE : "1. 离线任务拆解 - JSON to 多行"
    APP_INSTALL_PACKAGE }|--|| APP_INSTALL_COUNT_PACKAGE : "2. 离线任务聚合 - Count"

3.4 MySQL同步到ES

设备统计页面需要快速查询大量设备数据，因此系统将MySQL中的设备维度数据同步到Elasticsearch（ES）中，以提升查询性能。

同步机制：

1. Canal监听：系统通过Canal组件监听MySQL设备维度表（app_install_device_YYYYMM）的数据变更
2. 变更推送：当表中有新增、更新、删除操作时，Canal将变更数据发送到Kafka Topic
3. 消费同步：AppInstallDeviceMysqlToEsConsumer 消费变更消息，将数据同步写入ES

同步类型：

• INSERT：新增设备数据时，同步写入ES
• UPDATE：设备数据更新时，同步更新ES中对应文档
• DELETE：设备数据删除时，同步删除ES中对应文档

查询说明：

• 设备统计页面（一级页面）从ES查询数据，支持快速分页和排序
• 设备安装详情（二级页面）从MySQL查询APP明细列表

---

核心概念：数据分析 | APP安装列表 | 3. 数据处理与同步机制-详细处理逻辑

3.5 详细处理逻辑

3.5.1 消息消费入库 (AppInstallListConsumer)

• 数据源入口：设备端通过 /task/recoedDeviceEvent 接口上报 APP_INSTALL 事件（事件码=5），由 DeviceEventService 接收并转发至 app-install-list Topic。
• 入口：监听 Kafka Topic ${kafka.topic.app-install-list}。
• 逻辑：
  1. 配置检查：检查 AppInstallWriteDatabase 配置开关，决定是否入库。
  2. 分表策略：根据当前月份（YYYYMM）检查并自动创建设备维度表 app_install_device_{MM}。
  3. 数据持久化：将消息体中的 AppInstallReqs 列表序列化为 JSON 字符串，以 MAC + CPU 为唯一键存储或更新设备维度数据。
• 作用：作为原始数据仓库，保留设备上报的完整快照。

3.5.2 维度转换任务 (appInstallDeviceToPackage)

• 任务描述：将 设备维度 数据转换为 包名维度 数据，实现从 "查设备装了啥" 到 "查谁装了这个包" 的视角转换。
• 执行逻辑：
  1. 数据清理：任务开始前清空当月目标表 app_install_package_{MM}，保证数据一致性。
  2. 分区并行处理：
     • 按照 MAC/CPU 哈希分区（默认 100 个分区）遍历数据。
     • 使用 ThreadPoolExecutor 线程池并发读取设备维度表。
  3. JSON 展开：将 app_install_device 中的 JSON 数组解析，为每个 APP 生成一条独立的 app_install_package 记录。
  4. 批量写入：每积攒一定数量（如 5000 条）或分区处理结束时，批量插入目标表。
• 关键技术：多线程并行、分区扫描、批量 JDBC 操作。

3.5.3 包名统计任务 (appinstallCountByPackageName)

• 任务描述：基于包名维度数据，统计每个 APP 的安装设备总量。
• 执行逻辑：
  1. 数据清理：清空当月统计结果表 app_install_count_package_{MM}。
  2. 聚合计算：
     • 遍历所有分区。
     • 对 app_install_package_{MM} 表按 package_name 进行 COUNT(DISTINCT device) 聚合。
  3. 结果存储：将统计结果（包名、应用名、设备数）写入结果表，供前端 "包名统计" 页面快速查询。

3.5.4 MySQL同步ES任务 (mysqlToEsAppInstallDevice)

• 任务描述：将MySQL中的设备维度数据批量同步到Elasticsearch，用于设备统计页面的快速查询。
• 执行逻辑：
  1. 分区遍历：按照分区索引遍历设备维度表。
  2. 批量读取：从MySQL读取每个分区的设备数据。
  3. 批量写入ES：将数据批量写入Elasticsearch对应的索引。
• 适用场景：当ES数据与MySQL不一致时，可手动触发此任务进行全量同步。

3.6 定时任务汇总

APP安装列表模块涉及以下定时任务，均通过XXL-JOB调度平台配置执行：

任务名称	任务说明	执行频率	数据来源	数据目标
appInstallDeviceToPackage	维度转换：将"设备装了哪些APP"转换为"哪些设备装了这个APP"	按需配置	app_install_device	app_install_package
appinstallCountByPackageName	包名统计：统计每个APP被多少设备安装	按需配置	app_install_package	app_install_count_package
mysqlToEsAppInstallDevice	ES同步：将MySQL设备数据同步到ES	手动触发	app_install_device	Elasticsearch

任务执行顺序建议：

1. 先执行 appInstallDeviceToPackage 完成维度转换
2. 再执行 appinstallCountByPackageName 完成统计聚合
3. 如需同步ES，执行 mysqlToEsAppInstallDevice
