APP运行记录管理

APP运行记录管理用于记录和查询设备上所有应用的详细运行情况，包括运行时长、打开次数等。数据通过事件上报接口（/task/recoedDeviceEvent）接收设备上报的运行记录（事件类型：APP_RUNTIME），采集和上报间隔由设备心跳配置控制。设备端隔天统计运行结果写入本地事件表，等待事件上报间隔时间到达后读取事件表进行上报。如遇到设备未开机或无网络等异常情况，则会在下一次网络恢复后上报所有积累的数据。

快速访问

在APP运行记录管理模块中，您可以快速访问系统。

功能入口：数据分析 -> APP运行记录管理
直接访问：点击跳转到APP运行记录管理

功能说明

1. 运行记录概览（一级页面）

在APP运行记录管理的一级页面中，数据是根据预设的定时任务（或手动触发）按月统计原始数据生成，非实时数据。

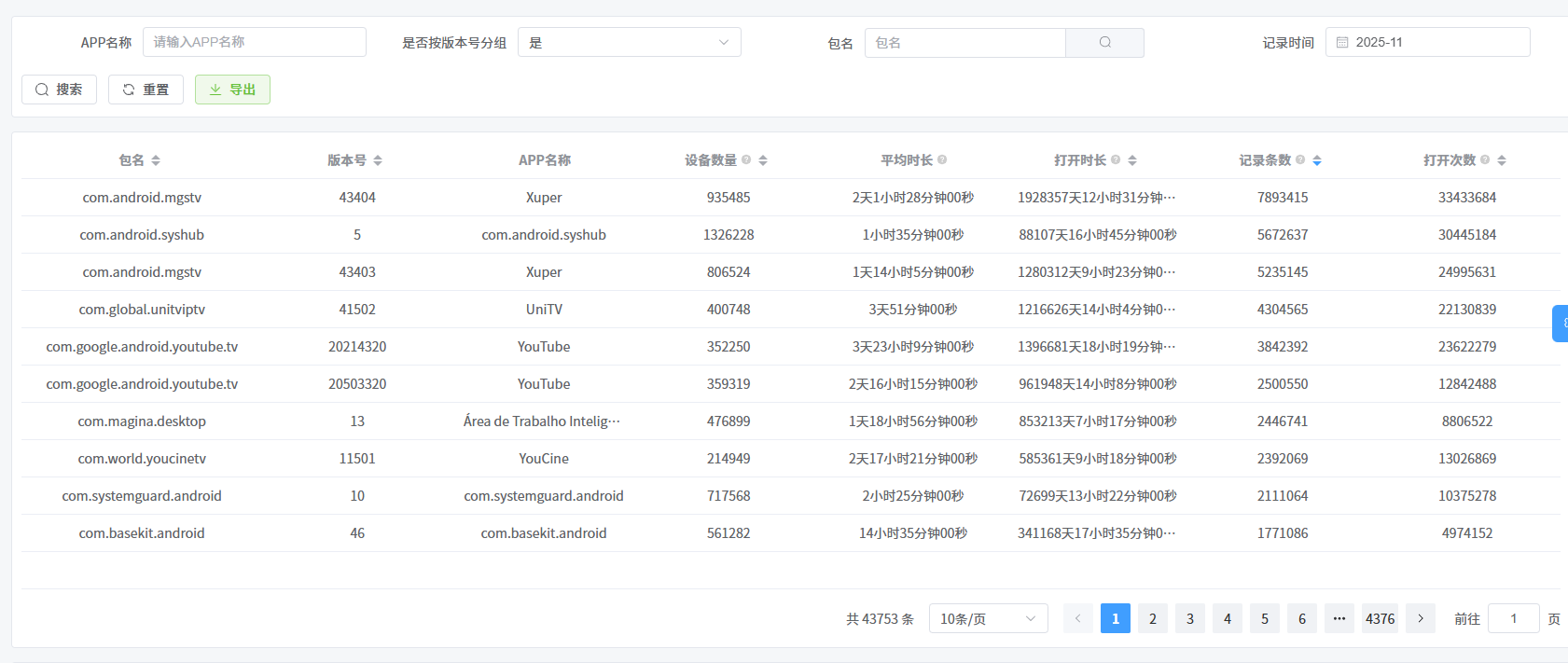

一级页面列表查询

操作说明：

支持通过 APP名称、包名进行搜索。
可选择 记录时间(月) 和 是否按版本号分组 来查找特定的APP运行记录。

字段说明：

包名：APP的包名。
版本号：APP的版本号（仅当查询条件中“是否按版本号分组”选择“是”时显示）。
APP名称：APP名称（来源于 app安装列表）。
设备数量：截止统计任务执行时，对应月份的设备总数。
平均时长：截止任务执行时，对应月份的平均每台设备运行时长（打开时长 / 设备总数）。
打开时长：所有设备运行时长之和。
记录条数：对应月份的记录总条数。
打开次数：对应月份的总打开次数。

数据导出：

同步导出：点击导出后，系统立即处理并返回导出结果。

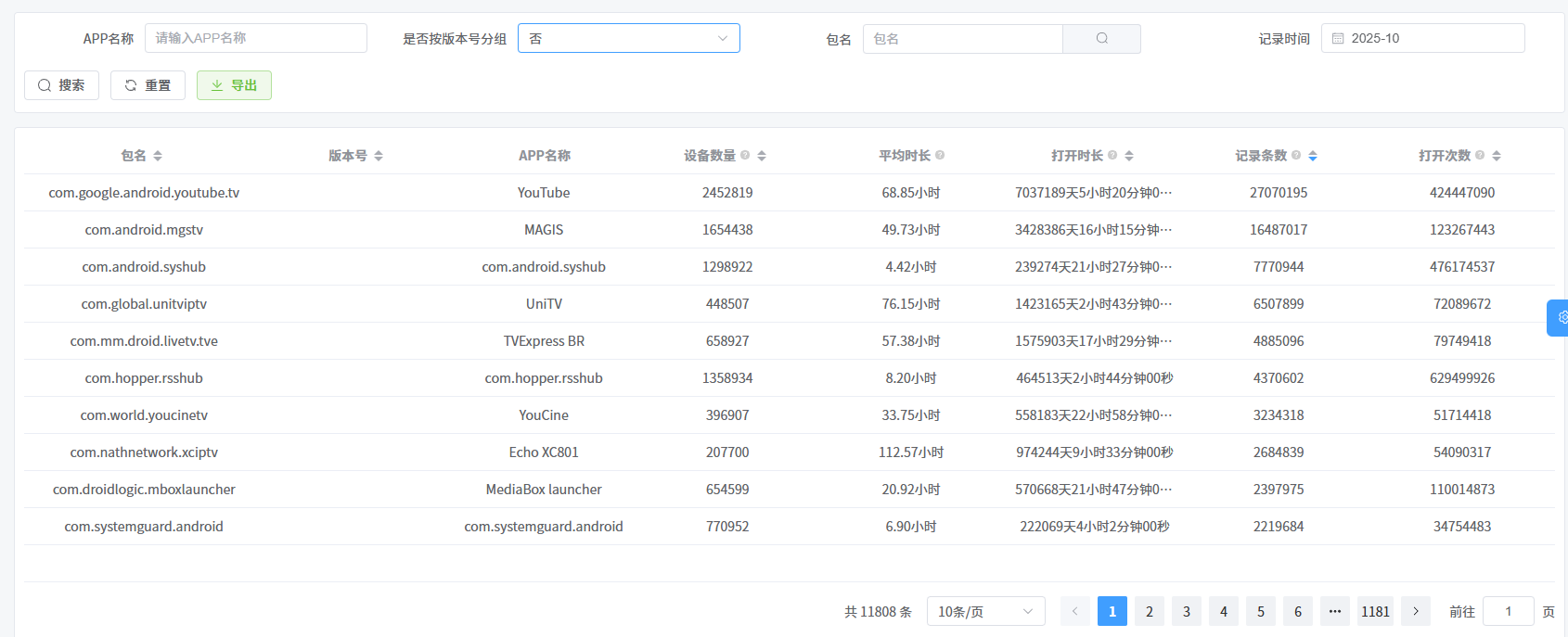

一级页面列表查询(不按版本号分组)

2. 详细记录（二级页面）

在APP运行记录管理的二级页面中，点击一级列表中的条目，可以进入查看详细的运行记录。数据通过事件上报（APP_RUNTIME）方式上报。

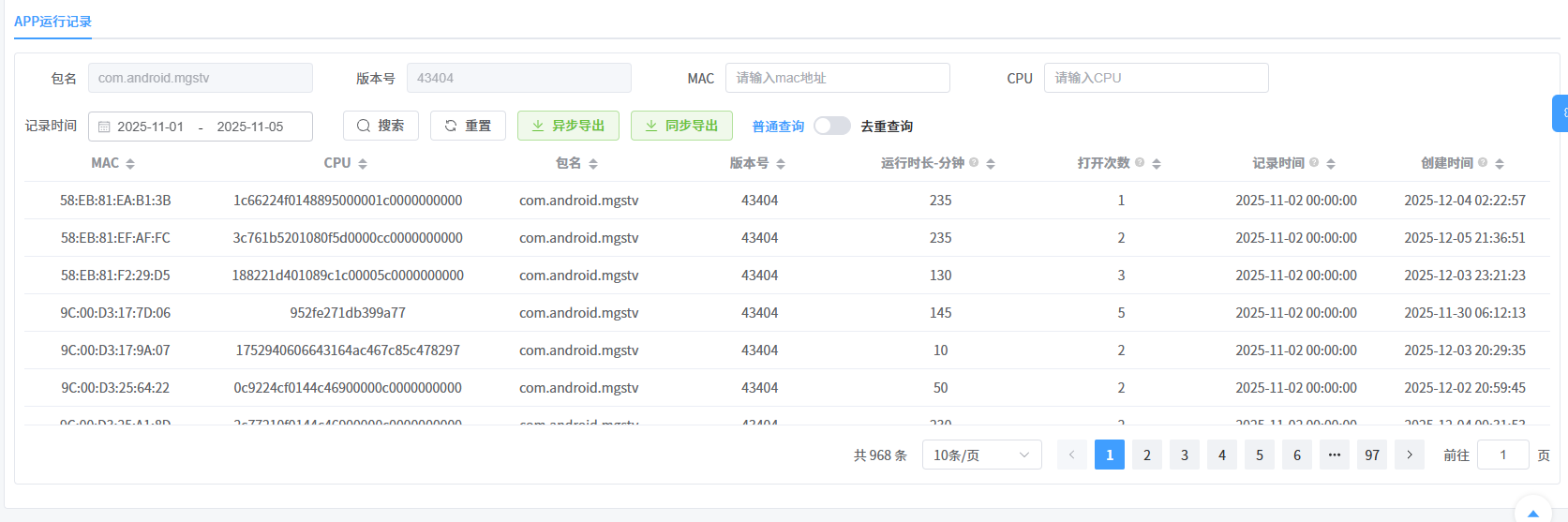

二级页面列表查询

操作说明：

支持通过 MAC、CPU 进行搜索。
可选择 记录时间(日期范围) 来查找特定的APP运行记录。

列表字段说明：

MAC：设备MAC地址。
CPU：设备CPU标识。
包名：APP包名。
版本号：APP版本号。
运行时长-分钟：当日设备的运行时长（单位：分钟）。
打开次数：当日设备的打开次数。
记录时间：APP运行的日期。注意：这是设备端自行统计的时间。
创建时间：服务器实际收到设备上报该条数据的时间。

特殊查询(按设备去重)：可以查看去重后的数据（正常每月一天一条，去重后只算一条）。

去重查询字段说明：

MAC：设备MAC地址。
CPU：设备CPU标识。
包名：APP包名。
APP名称：APP名称。
版本号：APP版本号。
记录时间：APP运行的日期。
创建时间：服务器实际收到设备上报该条数据的时间。

注意：去重查询时不显示"运行时长-分钟"和"打开次数"字段。

二级页面按设备去重列表查询

数据导出：

同步导出：点击导出后，系统立即处理并返回导出结果。注意：同步导出最多支持2天的数据导出。
异步导出：当数据量较大时，系统采用异步导出方式。您可以在导出任务管理模块中查看进度并下载文件。

技术架构与数据流

本模块涉及从设备端上报、Kafka消息消费、TDengine时序数据库存储、MySQL元数据管理到XXL-JOB定时统计与归档的全链路流程。

1. 数据流向图

以下是APP运行记录从采集到存储、统计及归档的完整数据流向。设备端隔天统计运行结果写入本地事件表，等待事件上报间隔时间到达后读取事件表进行上报：

Mermaid Diagram Code:

flowchart TD
    subgraph DeviceSide [设备端]
        Device[设备] -->|隔天统计写入本地事件表| LocalTable[(本地事件表)]
        LocalTable -->|事件上报间隔到达时读取| Gateway[网关/API]
    end

    subgraph Middleware [中间件]
        Gateway -->|Push| Kafka{Kafka Topic: app-runtime-list}
    end

    subgraph Service [后端服务]
        Consumer[AppRuntimeConsumer]
        AnalysisJob[AppRuntimeJob]
        ArchiveJob[AppRuntimeArchiveJob]

        Kafka -->|Consume| Consumer
    end

    subgraph Storage [存储层]
        MySQL[(MySQL)]
        TDengineHot[(TDengine热表)]
        TDengineArchive[(TDengine归档表)]
        Files[本地/远程文件系统]

        Consumer -->|1. 校验 & 写入| TDengineHot
        Consumer -->|2. 关联任务更新| MySQL
        Consumer -->|3. 快速录入包名| MySQL

        AnalysisJob -->|1. 读取统计| TDengineHot
        AnalysisJob -->|1. 读取统计| TDengineArchive
        AnalysisJob -->|2. 写入月报| MySQL

        ArchiveJob -->|1. 导出/压缩| Files
        Files -->|2. 有序重写| TDengineArchive
        ArchiveJob -->|3. 记录归档状态| MySQL
    end

2. 数据模型关系图

主要涉及的数据实体及其关系如下：

Mermaid Diagram Code:

erDiagram
    AppRuntimeDO {
        string packageName "包名"
        string mac "设备MAC"
        timestamp recordTime "记录时间(设备端)"
        timestamp createTime "入库时间"
        long duration "运行时长"
        int versionCode "版本号"
    }

    AppPackageNameDTO {
        string packageName "包名"
        string appName "APP名称"
        boolean useAppRuntime "是否开启统计"
    }

    AppRuntimeTopDO {
        string packageName "包名"
        string appName "APP名称"
        string month "统计月份"
        long deviceCount "设备数量"
        long openTime "总打开次数"
    }

    TaskDeviceDO {
        long id
        string mac
        string packageName
        int isPushSuccess "推送状态"
        timestamp appRuntimeReportDeviceTime "设备上报时间"
    }

    AppRuntimeDO }|..|{ AppPackageNameDTO : "关联包名信息"
    AppRuntimeTopDO }|..|{ AppPackageNameDTO : "使用包名/APP名"
    TaskDeviceDO |o..o| AppRuntimeDO : "关联运行记录确认任务完成"

核心业务逻辑

1. 数据入库与校验 (AppRuntimeConsumer)

数据通过Kafka消费者 AppRuntimeConsumer 进行处理。 数据源说明：

事件上报：设备端隔天统计运行结果写入本地事件表，等待事件上报间隔时间到达后，通过 /task/recoedDeviceEvent 接口上报 APP_RUNTIME 事件，由 DeviceEventService 接收并转发至 app-runtime-list Topic。如遇到设备未开机或无网络等异常情况，则会在下一次网络恢复后上报所有积累的数据。

AppRuntimeConsumer 对数据进行统一处理：

数据过滤：
- 时长校验：过滤掉运行时长不在允许范围内（MIN_DURATION ~ MAX_DURATION）的异常数据。
- 时间有效性校验：
  - 过滤掉超过保留期限（配置 AppRuntimeWriteKeep）的旧数据。
  - 过滤掉未来时间的数据（允许一定误差）。
包名管理：调用 AppPackageNameUtil.quickInsert 自动将新出现的包名录入系统。如果该包名被配置为“不统计”（isUseAppRuntime=false），则丢弃该条记录。
任务关联（关键逻辑）：
- 系统会自动检查该设备是否存在针对该APP的推送任务（TaskDeviceDO）。
- 如果存在推送任务且状态为“推送成功”，但尚未收到运行反馈，系统会将当前运行记录的时间更新到任务状态中（appRuntimeReportDeviceTime），标志着该APP不仅被成功推送到设备，且已被用户实际运行。
数据存储：通过 AppRuntimeTopService 将清洗后的数据写入 TDengine 热数据表。

2. 统计分析 (AppRuntimeJob)

统计任务 appRunTopAnalysis 通过 XXL-JOB 定期执行（通常按月），逻辑如下：

冷热数据智能路由：
- 如果统计月份为当前月或上个月（距今 <= 1个月），系统自动查询 TDengine热表。
- 如果统计月份为历史月份，系统自动切换查询 TDengine归档表。
分批处理：
- 任务支持传入指定包名列表进行“单包分析”。
- 若未指定，则扫描所有已注册包名，按批次（如每批50个）进行并行统计，避免内存溢出。
统计维度：
- 计算指定月份内，每个APP的设备覆盖数、总运行时长、总打开次数。
- 统计结果存入 MySQL 的 app_runtime_top 表，供前端一级页面快速查询。
APP名称修正：另有任务 appRuntimeSetAppname 会定期检查统计表，确保APP名称与最新包名库保持一致。

3. 数据归档 (AppRuntimeArchiveJob)

为了解决时序数据库处理“乱序数据”时的存储膨胀问题，系统设计了严密的归档流程：

触发机制：XXL-JOB 任务 appRuntimeArchive，读取配置决定归档日期区间。
归档流程：
1. 检查状态：查询 app_runtime_archive_record 表，跳过已成功归档的日期。
2. 脚本下发：自动将备份脚本 (app_runtime_backup.sh) 和恢复脚本 (app_runtime_restore.py) 上传至 TDengine 服务器。
3. 数据备份：执行 Shell 脚本，按天将热数据导出为 CSV 并压缩为 ZIP。
4. 有序重写：执行 Python 脚本，将备份数据解压，并按时间有序的方式批量插入到归档库。
5. 状态记录：根据脚本执行结果，更新归档记录表的状态（成功/失败）、插入条数及错误信息。
容错机制：支持自动重试过去N天内失败的归档任务。

数据归档与存储策略

为了保证系统的查询性能和存储效率，APP运行记录数据采用了冷热分离的存储策略。详细的技术背景请参考 TDengine 乱序插入压缩问题。

热数据保留期：系统仅在高性能热数据库中保留最近 45天 的数据。
自动归档：超过45天的历史数据，会通过后台任务自动迁移至归档数据库。
查询影响：
- 近期数据：查询最近45天内的数据时，响应速度极快。
- 历史数据：如需查询45天前的历史数据，系统会自动切换至归档库查询，查询响应时间可能会略有增加。

归档原理

归档简要数据流向

Mermaid Diagram Code:

flowchart LR
    HotDB[(TDengine热表)] -->|1. 乱序数据导出| CSV[CSV文件]
    CSV -->|2. 压缩| ZIP[ZIP备份]
    ZIP -->|3. 解压| CSV_Restore[CSV文件]
    CSV_Restore -->|4. 有序重写| ArchiveDB[(TDengine归档表)]

    style HotDB fill:#ff9999
    style ArchiveDB fill:#99ff99
    style ZIP fill:#ffff99

归档架构设计

整体流程由 XXL-JOB 调度中心发起，通过 SSH 远程调用部署在 TDengine 节点的 Shell 和 Python 脚本，完成数据的导出、压缩与重写入。

Mermaid Diagram Code:

flowchart TD
    Scheduler[XXL-JOB 调度中心] -->|1. 下发归档任务| JavaJob[Java 归档任务]
    JavaJob -->|2. 计算归档日期区间| Logic[归档策略逻辑]
    Logic -->|3. SSH 上传脚本 & 执行备份| Shell[app_runtime_backup.sh]
    Logic -->|5. SSH 执行恢复| Python[app_runtime_restore.py]

    subgraph TDEngineNode [TDengine 服务器]
        Shell -->|3.1 按天查询导出 CSV| HotDB[(热数据库)]
        Shell -->|3.2 压缩为 ZIP| BackupFiles[本地备份文件]
        Python -->|5.1 解压 ZIP| BackupFiles
        Python -->|5.2 多线程批量有序插入| ArchiveDB[(归档数据库)]
    end

    Shell -.->|4. 返回备份结果| JavaJob
    Python -.->|6. 返回恢复统计| JavaJob
    JavaJob -->|7. 更新归档记录状态| MySQL[(MySQL 记录表)]

核心归档逻辑

步骤一：按天导出与压缩 (Backup)

使用 app_runtime_backup.sh 脚本，利用 TDengine 的 SELECT ... >> file.csv 功能，按 day 字段（时间分片）将热数据导出。

按天隔离：每次只导出一个自然日的数据，确保数据在时间维度上的纯净性。
即时压缩：导出完成后立即调用 zip 压缩，大幅减少中间文件的磁盘占用（压缩比通常极高）。

# 伪代码示例
taos -s "SELECT ... FROM flow_app_runtime WHERE day = 20251001 >> app_runtime_20251001.csv"
zip app_runtime_20251001.zip app_runtime_20251001.csv
rm app_runtime_20251001.csv

步骤二：有序批量重写 (Restore)

使用 app_runtime_restore.py 脚本将备份数据写入归档库。

多线程并发：开启多个线程（如 10 个）并行处理不同日期的数据。
批量写入：读取 CSV 后，每 400 条记录拼接为一个大 INSERT 语句批量写入，提高吞吐量。
重获有序性：由于 CSV 本身是按天导出的，且在插入时是批量追加，数据在物理存储上重新获得了“时间有序性”，从而激活了 TDengine 的列式压缩优势。

步骤三：调度策略 (XXL-JOB)

通过配置 XXL-JOB 参数灵活控制归档行为：

{
  "backup": true,
  "write": true,
  "forceArchiveTwoMonthsAgo": true,
  "archiveDayConfigs": [
    {
      "archiveDaysAgo": 45,      // 归档 45 天前的数据
      "retryLookbackDays": 10    // 自动重试过去 10 天内失败的归档
    }
  ]
}

冷热分离：保留最近 45 天的热数据在线查询，45 天前的数据进入归档库。
自动容错：自动扫描并重试最近 10 天内状态为“失败”的归档任务。

异步导出

当导出数据量较大时，系统会采用异步导出方式。您可以在导出任务管理模块中查看导出进度并下载文件。

关联模块

查看设备详情请前往设备管理
查看包名信息请前往包名信息管理
首页APP运行记录Top10数据来源于本模块，查看首页数据看板
